AB型浓相气力输送泵系列为引进瑞典菲达公司．澳大利亚AB公司先进技术。适用于电厂粉煤灰、炉底渣、石灰石粉及水泥、水泥生料 矿粉、粮食等粉粒状物料的输送。
AB型浓相气力输送泵与同类产品及机械辅送相比较，具有以下优点。
1、灰气比(混合比)高, 输灰营长度在200米内可达1.40—50以上。
2、工作压力低(一般在0.1—o.2MPa)流速低。在提高输送效率的同时，有效地减少了管道的磨损降低了压缩空气耗量。
3、自动化程度高, 操作简单灵活，利用PLC控制对整个输送过程实行全自动控制。
4、关键部件，如进料阀、泵体、控制元件等寿命长，且按通用规范设计、互换性、通用性强。料位计、压力变送器、电磁阀等主要元器件都采用顶尖品牌
。
5、输送管路布置灵活，能方便地实行集中、分散、太高度、长距离输送。
6、由于在密封管道中输送物料，可严格保证物料品质, 使其不受潮、无粉尘污染、不受各种气候影响、有利于生产和环境保护。
主要技术参数及外形尺寸
(一)主要技术参数：
型号 | AB0.4 | AB0.6 | AB1.0 | AB1.5 | AB2.0 | AB2.5 | AB3.0 | AB4.0 | AB5.0 |
泵体内径（mm） | 800 | 800 | 1000 | 1200 | 1400 | 1400 | 1600 | 1600 | 2000 |
总容积（m3） | 0.4 | 0.6 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 |
配用输送管径（mm） | DN80 | DN100-125 | DN100-150 | ||||||
使用温度（℃） | －19≤t≤250工作温度超过150℃为特殊要求,客户另行说明 | ||||||||
**输送距离（m） | 一般1000(为折合当量距离,输送距离远,输送能力相应降低)输送能力以当量距离500m及粉体比重1.0为参考值 | ||||||||
**设计压力（MPa） | 0.78 | ||||||||
主要材料 | Q235-B或用户要求 | ||||||||

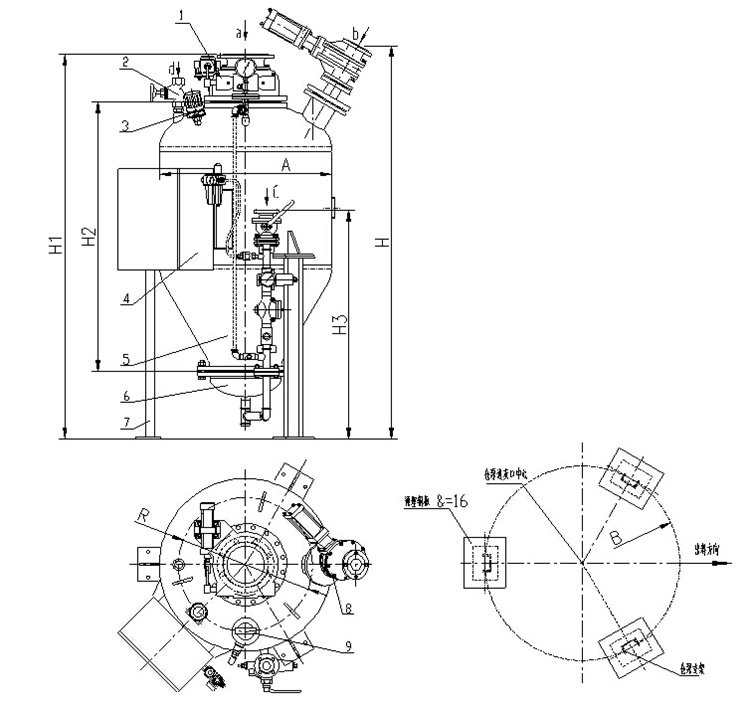

(二)设备外形尺寸及接口尺寸（mm）
型号 | AB0.4 | AB0.6 | AB1.0 | AB1.5 | AB2.0 | AB2.5 | AB3.0 | AB4.0 | AB5.0 |
A | Ø812 | Ø812 | Ø1016 | Ø1216 | Ø1416 | Ø1416 | Ø1620 | Ø1820 | Ø2028 |
B | Ø820 | Ø820 | Ø1150 | Ø1350 | Ø1550 | Ø1550 | Ø1600 | Ø1800 | Ø2000 |
H | 1680 | 2060 | 2325 | 2660 | 2770 | 3000 | 3080 | 3290 | 4100 |
H1 | 1660 | 2040 | 2270 | 2565 | 2680 | 2910 | 3000 | 3200 | 3450 |
H2 | 1360 | 1360 | 1590 | 1885 | 2045 | 2215 | 2320 | 2520 | 2770 |
H3 | 1350 | 1350 | 1350 | 1350 | 1350 | 1580 | 1580 | 1580 | 1580 |
R | 360 | 360 | 385 | 430 | 450 | 450 | 500 | 600 | 550 |
a | DN200.PN1.0 | ||||||||
b | DN80 | DN80 | DN100 | DN100 | DN100 | DN100 | DN100 | DN100 | DN125 |
c | DN40 | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 | DN50 |
d | DN40 | DN40 | DN40 | DN40 | DN80 | DN80 | DN80 | DN80 | DN80 |
表内为理论尺寸，不含制造及安装允差，本公司对产品有权进行外形尺寸优化设计，以产品出安装图为准。图示所有法兰均为PN1.0标准。 |
|
1.进料阀 2.排气阀 3.料位计 4.就地控制箱 5.发送器本体 6.气化装置 7.支架 8.出料阀 9.压力表 |
