本产品采用正压气力输送方式输送粉末状物料，适用于电厂粉煤灰、水泥、水泥生料、矿粉等输送，可根据具体地形布置输送管道，实现集中、分散、大高、长距离输送，输送过程不受气候条件影响，能确保物料不受潮，利于生产和环境保护。本设备配置自动化操作台，可实现手动和自动控制，自动控制采用继电器或微机两种形式。通过长期运行，实践证明，其性能稳定，质量可靠，无粉尘污染，是较理想的气力输送设备。
主要技术参数及外形尺寸
(一)主要技术参数：
型号 | ABX0.4 | ABX0.6 | ABX1.0 | ABX1.5 | ABX2.0 | ABX2.5 | ABX3.0 | ABX4.0 | ABX5.0 |
泵体内径（mm） | 800 | 800 | 1000 | 1200 | 1400 | 1400 | 1600 | 1600 | 2000 |
总容积（m3） | 0.4 | 0.6 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 |
配用输送管径（mm） | DN80 | DN100-125 | DN100-150 | ||||||
使用温度（℃） | －19≤t≤250工作温度超过150℃为特殊要求,客户另行说明 | ||||||||
**输送距离（m） | 一般1000(为折合当量距离,输送距离远,输送能力相应降低)输送能力以当量距离500m及粉体比重1.0为参考值 | ||||||||
**设计压力（MPa） | 0.78 | ||||||||
主要材料 | Q235-B | ||||||||

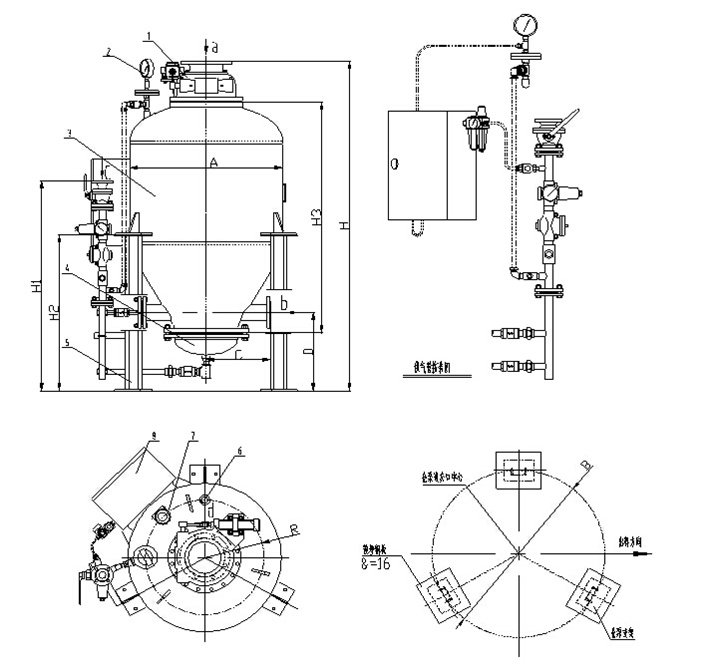

(二)设备外形尺寸及接口尺寸（mm）
型号 | ABX0.4 | ABX0.6 | ABX1.0 | ABX1.5 | ABX2.0 | ABX2.5 | ABX3.0 | ABX4.0 | ABX5.0 |
A | Ø812 | Ø812 | Ø1016 | Ø1216 | Ø1416 | Ø1416 | Ø1620 | Ø1820 | Ø2028 |
B | Ø820 | Ø820 | Ø1150 | Ø1350 | Ø1550 | Ø1550 | Ø1600 | Ø1800 | Ø2000 |
C | 430 | 430 | 430 | 430 | 565 | 565 | 565 | 565 | 565 |
D | 540 | 540 | 540 | 540 | 620 | 620 | 620 | 630 | 630 |
H | 1660 | 2040 | 2270 | 2565 | 2680 | 2910 | 3000 | 3200 | 3450 |
H1 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 |
H2 | 1360 | 1360 | 1590 | 1885 | 2045 | 2215 | 2320 | 2520 | 2770 |
H3 | 980 | 940 | 1080 | 1260 | 1440 | 1440 | 1190 | 1300 | 1500 |
R | 360 | 360 | 385 | 430 | 450 | 450 | 500 | 600 | 550 |
a | DN200.PN1.0 | ||||||||
b | DN80 | DN80 | DN100 | DN100 | DN100 | DN100 | DN100 | DN100 | DN125 |
c | DN40 | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 | DN50 |
d | DN40 | DN40 | DN40 | DN40 | DN80 | DN80 | DN80 | DN80 | DN80 |
|
1.进料阀 2.压力表 3.发送器本体 4.气化装置 5.支架 6.排气阀 7.料位计 8.就地控制箱 |
